一、產品定位與系列特性

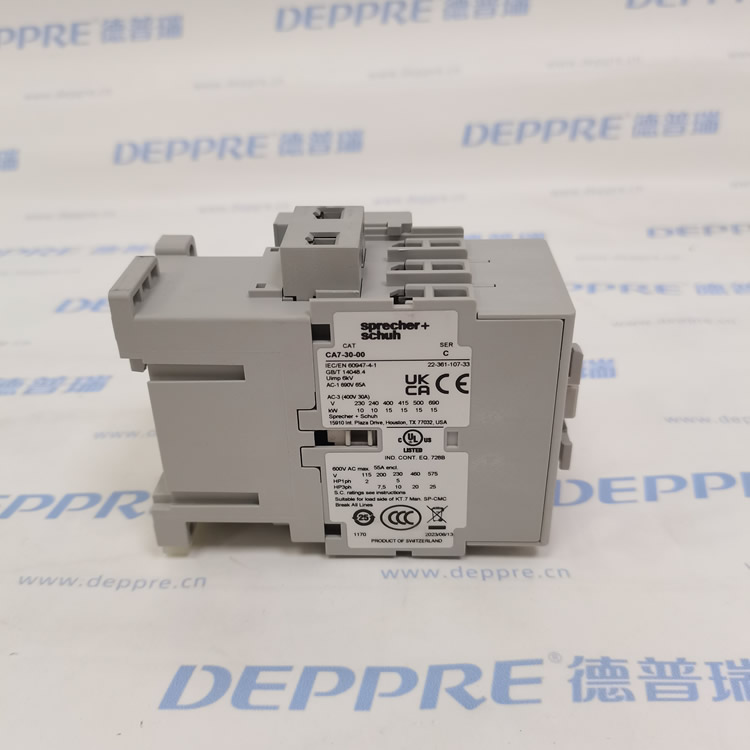

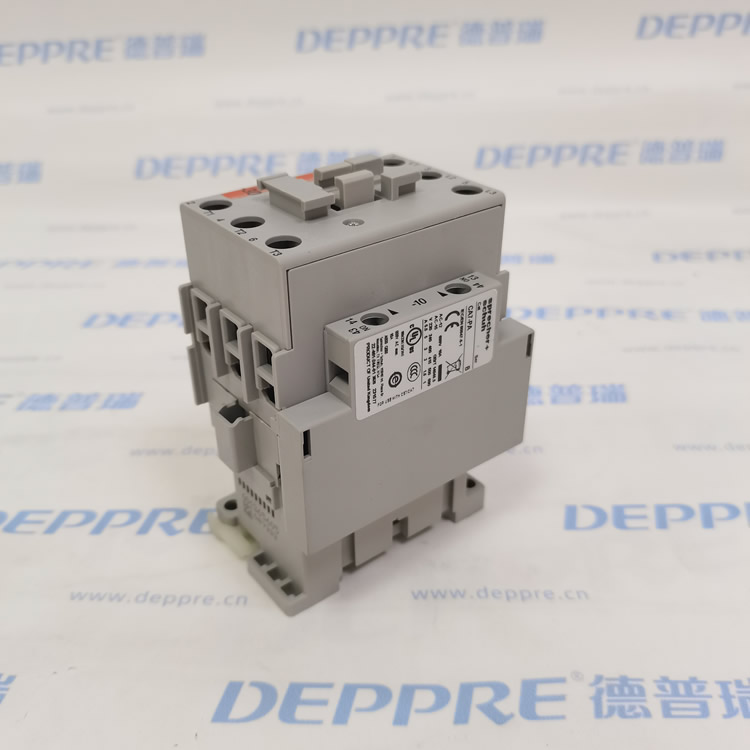

CA7-30-00 SER C隸屬于Sprecher+Schuh CA7系列接觸器，是該系列中中功率電機控制的核心型號。CA7系列以45mm超窄寬度（同功率最小尺寸）和高可靠性（千萬級機械壽命）著稱，專為空間受限的工業控制柜設計。

1. 電氣性能

參數 規格

額定電流 30A（AC-3阻性負載） / 40A（AC-1）

線圈電壓 220V AC（兼容200–240V工業電網）

觸點配置 3常開主觸點（輔助觸點需擴展）

電氣壽命 ≥100萬次（阻性負載） / 50萬次（感性負載）

機械壽命 ≥1000萬次操作

2. 安全與結構設計

強制導向觸點（FDM）：

主觸點與輔助觸點機械聯動，確保主觸點熔焊時輔助觸點強制斷開（安全間隙≥0.3mm），符合SIL 2/PL d功能安全標準。

雙籠夾接線端子：

所有三極配備雙電源端子，簡化反向啟動、星三角降壓等復雜電路布線。

可逆線圈：

線圈支持頂部或底部安裝，適配多啟動器面板的密集布局。

3. 環境適應性

溫度范圍：-25°C至+70°C（工業寬溫運行）。

防護等級：IP20（控制柜內標準防護）。
