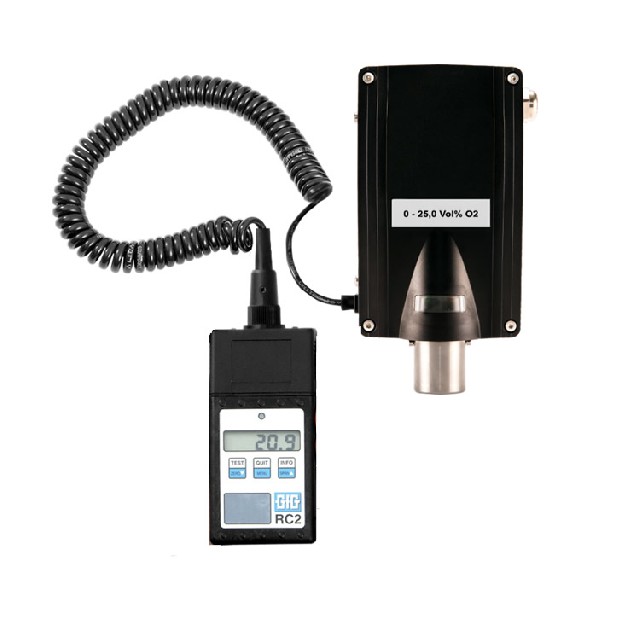

GFG 發射器 EC28 i

設備型號

EC28 i

測量原理

? 基本原理：電化學（Electrochemical），適用于有毒氣體和氧氣檢測。

? 氣體供應方式：擴散式（Diffusion），氣體通過自然擴散進入傳感器。

傳感器相關參數

? 預期平均壽命：傳感器相關（sensor dependent），具體取決于傳感器類型和使用環境。

? 響應時間：傳感器相關（sensor dependent），取決于傳感器類型。

電源規格

? 供電電壓：

  ? 本質安全供電（inherently safe supply）：15...30V DC（Vi ≤ 30V）。

  ? 通過齊納屏障供電（supply via Zener barrier）：21...27V DC。

? 最大供電電流：25 mA。

? 輸出信號負載：

  ? 在Ex區域（防爆區）：最大負載100 Ohm（需配合齊納屏障使用）。

  ? 在非Ex區域：最大負載200 Ohm（無需齊納屏障）。

環境條件

? 短期存儲溫度：-25°C 至 +60°C（適用于短時間存儲）。

? 推薦存儲溫度：0°C 至 +30°C（優化長期存儲）。

? 工作環境溫度：-20°C 至 +50°C（設備運行時的環境溫度）。

? 濕度范圍：5% 至 90% 相對濕度（r.h.）。

? 氣壓范圍：80 kPa 至 120 kPa（標準大氣壓條件）。

外殼特性

? 傳感器材質：不銹鋼（Stainless steel）。

? 穩定性：需保護外殼免受強力沖擊（> 4 J沖擊能量），避免損壞。

? 外殼材料：抗靜電塑料（anti-static plastic），防止靜電積聚。

? 尺寸：

  ? 寬度（W）：115 mm。

  ? 高度（H）：203 mm（帶傳感器時為193 mm）。

  ? 深度（D）：55 mm。

? 重量：約800克（包含顯示屏）。

? 防護等級：IP64（防塵防水等級，可防噴水和粉塵進入）。

電纜連接

? 電纜接頭：M 16x1.5 型電纜接頭。

? 最大芯線截面積：3(4) x 1.5 mm2（支持多芯電纜）。

? 電纜類型和長度：

  ? LIVCY 2 x 0.75 mm2：最長500米。

  ? LIVCY 2 x 1.5 mm2：最長1000米（根據電纜類型選擇）。

認證和測試

? 標記和防爆類型：

  ? II 1G Ex ai IIC T4 Gb（防爆認證）。

  ? 溫度范圍：-20°C ≤ Ta ≤ +50°C。

  ? CE 0158（歐盟符合性標記）。

? EU型式檢驗證書：BVS 04 ATEX E 132 X（歐洲防爆認證）。

? 電磁兼容性：

  ? 標準：DIN EN 50270。

  ? 干擾發射：類型 I（低發射級別）。

  ? 干擾抗擾度：類型 II（中等級別抗干擾能力）。
