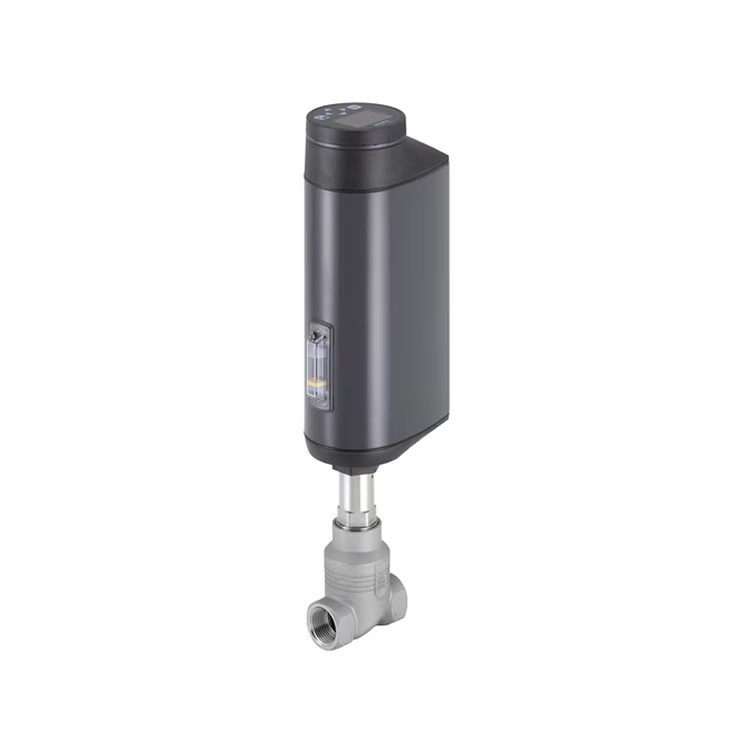

burkert 電動2通截止閥 3361

核心特性

1. 產品類型

   ? 電磁驅動雙向截止控制閥

   ? 可選氫氧兼容變體

   ? 高精度動態閉環控制

2. 設計優勢

   ? 耐候/抗沖擊/抗振動（IP65/IP67，NEMA 4X）

   ? 衛生級設計（無殘留清潔）

   ? 可更換閥座（單端口尺寸支持多檔K_{vs}值）

   ? 可選安全位置儲能模塊（SAFEPOS energy-pack，斷電時啟閉/鎖定）

3. 控制器選項

   ? 定位控制器（Position controller）

   ? 過程控制器（Process controller，PID閉環控制）

技術參數

1. 通用數據

項目 參數

公稱通徑 DN 10–100 (NPS 3/8"–4")

閥體設計 截止控制閥（Globe control valve）

流向 逆關閉方向（閥座下方）

安全位置 帶儲能模塊：開/關/可編程<br>無儲能模塊：鎖定最后位置

重量 AG2執行器：≤5.5 kg<br>AG3執行器：≤16 kg

2. 性能數據

項目 參數

操作壓力 0–25 bar(g)（標準），40 bar(g)（可選）<br>真空變體：-0.9 bar(g)

公稱壓力 PN 25/PN 40 (DIN EN 1333)<br>Class 150 (DIN EN 1759)

K_{vs}值 0.1–140 m3/h（詳見流體數據表）

流量特性 等百分比（默認），線性（可選）

關閉時間 AG2：3.3–6.6 s<br>AG3：8.7–12.0 s

行程速度 AG2 (1300 N)：6 mm/s<br>AG2 (2500 N)：4 mm/s<br>AG3：3 mm/s

死區 ±0.1%

3. 電氣數據

項目 參數

工作電壓 24 V DC ±10%

工作電流 AG2：≤3 A（最大負載）<br>AG3：≤5 A（最大負載）

待機功耗 2–5 W

通信接口 模擬信號：0/4–20 mA, 0–5/10 V<br>現場總線：büS, CANopen, EtherNet/IP, PROFINET, Modbus TCP
