1. 基本型號信息
? 系列: EGS21 系列(電動繼電式儀表)
? 類型: 溫度表
? 量程: 250°F
? 電源: 12V 直流系統
? 表框: 黑色
2. 通用規格(適用于所有EG21/EGS21系列)
? 外殼: 聚酯(PBT)材料,防撞擊、防水,全密封設計。
? 鏡面: 防紫外線,透明聚碳酸酯。
? 刻度盤: 黑底,白色刻度;背光啟動后刻度顯示為紅色;雙刻度(℃、°F)顯示;鏡帶設計以消除視覺誤差。
? 指針照明: 裝有“冷光”二極管,增加夜間可視度。
? 工作溫度: -40°C 至 +85°C (-40°F 至 +185°F)。
? 存儲溫度: -60°C 至 +85°C (-77°F 至 +185°F)。
? 過壓保護: 可承受200%標稱電壓持續5分鐘。
? 極性反接保護: 在工作溫度范圍內可無限時承受。
? 接線: 插頭和引線,線徑18AWG(1.0mm2),線長8英寸(203mm)。
? 標準符合: 符合SAE J1810標準。
3. 電動繼電式(EGS21)特有功能
? 傳感元件: 霍爾效應。
? 輸出信號: 接地信號(沉降輸出)。
? 輸出額定值: 300mA 恒定電流。
? 觸發方式: 遞增觸發(適用于溫度表)。
? 飽和輸出電壓: 在25°C時為1.3V - 2.3V(輸出開關壓降)。
? 可調報警點:
? 觸發值可在儀表量程的90%范圍內調節。
? 調節方式:在儀表背面使用1/16英寸六角扳手調節。
? 觸發點位置在鏡帶上設有指示器顯示。

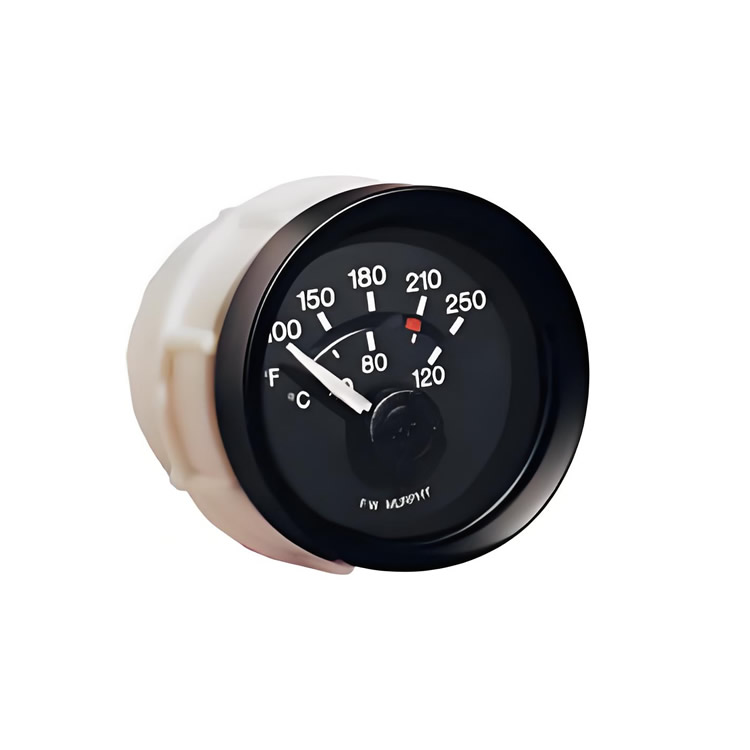

EGS21 T-250-12-B 是一款為12V系統設計的、量程為250°F的電動繼電式溫度表。它具備高精度、全密封、耐惡劣環境的特點,并集成了可調節的霍爾效應報警開關(遞增觸發),報警點可在表盤上直觀顯示。其黑色表框(選項)與通用的堅固結構和安全保護措施,使其適用于工程機械等嚴苛應用環境。
